Wysokiej jakości skręcająca maszyna do rozwijania kabli w klatce planetarnej

1Ogólny opis:
Ta maszyna jest głównie stosowana do skręcania gołego drutu miedzianego, gołego drutu aluminiowego itp.

2. Parametry techniczne:















3Główne elementy elektryczne









4.Szczegółowy opis:
4.1 Odpłatność drutu centralnego Φ1600:
Specyfikacja cewki wypłacalnej: PN630-1600
Maksymalna ładowność: 4 tony
Napięcie jest kontrolowane przez tarcie mechaniczne, a rozmiar można regulować.
Wynagrodzenie jest końcowym oś typu toping, który może być przesuwany w górę i w dół samodzielnie, aby zapewnić regulację wysokości.Zapewnia zabezpieczenie przed poślizgiem podczas załadunku cewki i ograniczoną ochronę podczas załadunku i rozładunku.
4.2 12B, 18B, 24B:
Specyfikacja rolki wypłacalnej: PND630
Prędkość: 6B/12B: 95 obr./min.
18B: 85 obr./min.
24B: 75 obr./min.
Odległość nawigacji: 6B: regulacja bezkrokowa
12B: regulacja bezkrokowa
18B: regulacja bezkrokowa
24B: regulacja bezkrokowa
Końce skręconego ciała są wspierane przez duże łożysko, a oś główna jest przetwarzana przez grube bezszwowe rury stalowe.Jest w sumie 6 zestawów koła wspierającego, 1 zestaw dla klatki 12B, 2 zestawy dla klatki 18B i 3 zestawy dla klatki 24B.Połączenie pomiędzy klatką i główną wrot przyjmuje kurczący dysk i klucz typu połączenia, które mogłyby zapewnić obrót ciała stranding przy dużej prędkości przez długi czas.
Zwrot tylny ciała jest osiągalny za pomocą szybownej przyrządu, który jest chroniony osłoną.
Skrzynia biegów wykorzystuje żywicy piasku odlewu pudełko, które jest traktowane przez opryskiwanie. kształt jest płaski i piękny. Nie ma porów i pozostałości.i zwiększyć stabilność transmisji.
Płytka drutu jest zaciskana przez typ wału końcowego, zaciskanie lub rozluźnianie wykorzystuje pokrywę orzecha i istnieje bezpieczne urządzenie blokujące; łożysko obu końców kołyski przyjmuje łożysko typu serca.
Wykorzystanie urządzeń do obróbki ścieków i ściekówktóre precyzyjnie zapewniają koncentryczność otworów osi na obu końcach kołyski i punktów otworów na skręconej klatce, które przedłużają żywotność urządzenia.
Wypłacanie napięcia jest mechaniczne kontrolowanie tarcia, rozmiar można regulować, stosuje się płaski pas napięcia, a górny pas stalowy wykorzystuje 65mn stali sprężynowej.
Do modułu przewodu przymocowane jest urządzenie zabezpieczające odłączone od przewodu w celu zapewnienia, że ma on funkcję automatycznego parkowania odłączonego.
Na przedniej stronie ciała znajdują się klucze, dzwony policyjne i dynamiczne przyciski, ułatwiające obsługę cewki ładowania i rozładunku.
Każda z nich posiada zestaw pneumatycznych hamulców motyla, które są wrażliwe i niezawodne w hamowaniu.
Zestaw biegów na wiązanie wykorzystuje oddzielny silnik do napędzania pompy biegów do smarowania.
W każdej sekcji uwięzionych ciał są bezpieczne ogrodzenia ochronne.
Połączenie wału podłożowego przekładni wykorzystuje złącza złączające kolumny.
Wykorzystuje się formę ze stali wolframowej.

4.3Urządzenie odbierania
Rodzaj odbijania: 2 dyski, rodzaje półcięte
Średnica podkładki: Φ400 mm
Prędkość odtwarzania: 170-380 r/min
Wykrycie: 15 - 240 mm
Materiał do obróbki: taśmy niemetalowe, takie jak taśmy polikatyzowe, tkaniny nienasycone i taśmy nienasycone
Moc kosiarki: 11 kW (AC)
Mechaniczna kontrola napięcia tarcia, można regulować rozmiar.

4.4 Licznik:
Obwód koła licznika wynosi 500 mm
Maksymalna długość metra 9999,9 m
Błąd dokładności ≤3‰
Przyjmuje strukturę podwójnej kołowej i jest zamontowany poziomo; jest sprężyna buforowa przy koło prasowe, a w wlewie i wylewie znajdują się rolki drutowe.

4.5 Φ2500 podwójne urządzenie trakcyjne:
Metoda śledzenia: podwójne koło z rzutami, podwójne aktywne śledzenie.
Średnica koła trakcyjnego: Φ2500 mm
Prędkość linii trakcyjnej: 45 m/min
Maksymalna siła śledząca: 12T
Moc silnika śledzącego: 110 kW (AC)
Wyposażone w urządzenie drutu ciśnieniowego do parkowania, aby zapewnić, że drut nie rozluźnia się podczas parkowania, a rozpiętość nawigacji jest stabilna.
Dwa koła trakcyjne stosują strukturalną sytuację wzajemnego naturalnego oddzielenia, aby uniknąć zadrapania drutu podczas procesu trakcji.
Powierzchnia rowu koła trakcyjnego jest polerowana w taki sposób, aby przewód trakcyjny nie utknął.

4.6 Φ2500 Maszyna do odbioru:
Specyfikacja cewki pojemnej: PN1000-PN2500
Maksymalne obciążenie: 12T
Maksymalna prędkość: 65 m/min
Maksymalna średnica drutu: Φ50 mm
Moment obrotowy silnika odbioru: 8kg.m
Przyjmuje silnik obrotowy, niezawodną pracę, prostą i wygodną obsługę i konserwację.
Arrangement drutu przyjmuje pręty śrubowe, linie mogą śledzić prędkość linii, a linie linii nie są regulowane.
Z ochroną zaciskania cewki, ochroną górnej i dolnej granicy cewki oraz ochroną końcówki poprzecznej.
Podnoszenie jest typu końcowego osiowego, który można przenosić samodzielnie w górę i w dół, aby zapewnić regulację wysokości.Zapewnia zabezpieczenie przed poślizgiem podczas załadunku cewki i ograniczoną ochronę podczas załadunku i rozładunku.

4.7 Elektryczny układ sterujący:
Zasilanie tej maszyny jest trójfazowym systemem pięciodrukowym, 380V (± 10%), 50HZ.
Główny silnik przyjmuje silnik AC, sterowanie inwerterem, przyjmowanie silnika przyjmuje silnik momentu obrotowego.
Cała linia przyjmuje sterowanie PLC.

4.8 Wymagania dotyczące źródła powietrza:
Ciśnienie powietrza: 0,6Mpa
objętość powietrza: 1,0 m3/min
Powietrze sprężone powinno być suche, wolne od zanieczyszczeń i pyłu.

5Często zadawane pytania:
Drodzy klienci, istnieje kilka modeli do maszyny do nawigacji. Aby polecić model suitabe, chcielibyśmy dowiedzieć się kilku informacji:
1. Prężnica gołego drutu
2.Włókna miękkie lub twarde
3. Ilość przewodów do skręcenia
4Obszar po skręcie.

Najlepsze pozdrowienia.

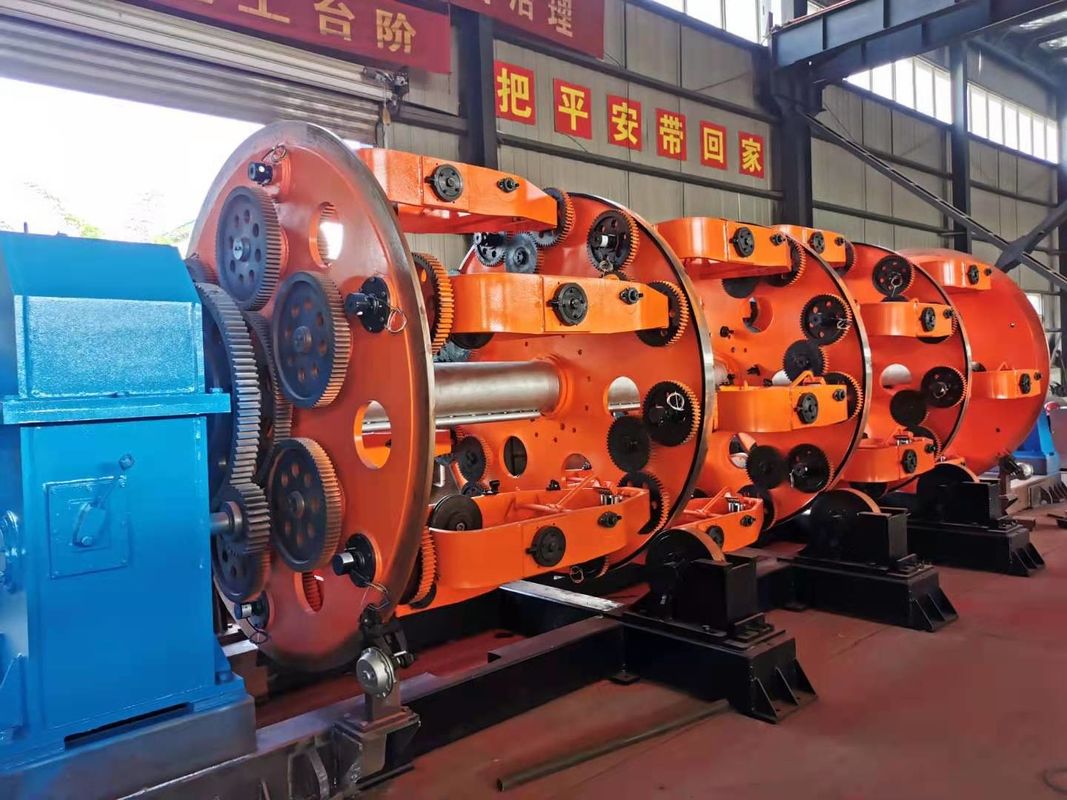

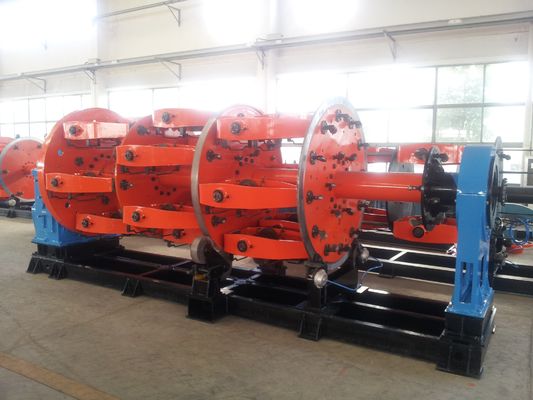

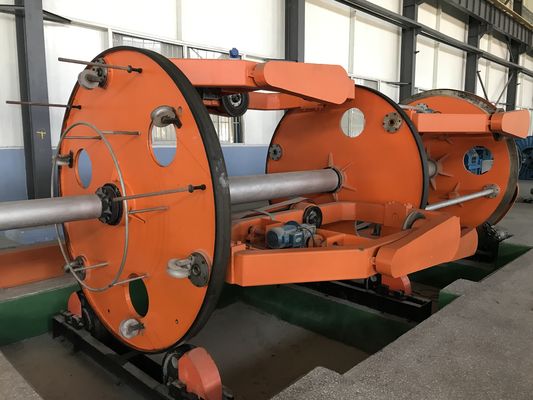

6Zdjęcia referencyjne
