| Nazwa marki: | Choose Technology |
| Numer modelu: | JLK630 |
| MOQ: | 1 set |
| Cena £: | USD50000-150000/1SET |
| Warunki płatności: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Zdolność do zaopatrzenia: | 10 zestawów miesięcznie |
1Ogólny opis:
Ta maszyna jest głównie stosowana do skręcania gołych drutów miedzianych, gołych drutów aluminiowych, drutów aluminiowych o stalowym rdzeniu, okrągłych i wentylatorowych przewodników itp.
2. Parametry techniczne:
| Średnica pojedynczego drutu |
Włókno miedziane: Φ1,5-Φ5,0 mm Drut aluminiowy: Φ1.8-Φ5.0mm |
| Średnica po zabarwieniu | Max Φ45 mm |
| Prędkość nawijania |
6B/12B: 70-166 obr./min. 18B: 62-146 obr./min. |
| Stranding pitch | 6B/12B: 87-843 obr./min. 18B: 99-952 obr./min. |
| Średnica koła śledzącego | Φ2000 mm |
| Prędkość śledzenia | 140,5-59 m/min |
| TSrozmiar korytarza w układzie strandowym | PND630 |
| Rozmiar cewki drutu środkowego | PND630 |
| Rozmiar cewki do odbioru | PN1250-PN2500 |
3Główne elementy elektryczne
| Silnik głównego napędu | Slu'an Jianghuai |
| Inwerter | Innowacje |
| Komponenty elektryczne | SCHINT |
| PLC | SIEMENS |
| Ekran dotykowy | SIEMENS |
| Komponenty pneumatyczne | AirTAC |
4.Szczegółowy opis:
4.1 ΦΦ630 wypłata przewodu środkowego:
Specyfikacja rolki wypłacalnej: PND630
Typ wału końcowego ręcznie zaciska lub rozluźnia spiralę, a ręczna śruba podnosi spiralę.
Mechaniczne sterowanie napięciem tarcia, rozmiar można regulować ręcznie.
4.2 6B, 12B, 18B:
Specyfikacja rolki wypłacalnej: PND630
Prędkość: 6B/12B: 70-166 obr./min.
18B: 62-146 obr./min.
Odległość nawigacji: 6B/12B: 87-843 mm
18B: 99-952 mm
Liczba etapów konwersji prędkości obrotowej wynosi 6 etapów
Struktura ramy 4 równe części
Wzmocnienie jest kontrolowane przez tarcie mechaniczne, a regulacja napięcia jest wygodna.
Bezwłokowe, pneumatyczne zaciski i rozwijanie cewki, mechaniczne automatyczne zablokowanie i zabezpieczenie, łatwe w obsłudze, szybkie i bezpieczne.
Automatyczne zatrzymanie, gdy przewód pęknie.
4.3 Licznik:
Obwód koła licznika wynosi 500 mm
Maksymalna długość metra 9999,9 m
Błąd dokładności ≤3‰
Przyjmuje strukturę podwójnej kołowej i jest zamontowany poziomo; jest sprężyna buforowa przy koło prasowe, a w wlewie i wylewie znajdują się rolki drutowe.
4.4 Dwukrotne urządzenie trakcyjne Φ2000:
Metoda śledzenia: podwójne koło z rzutami, podwójne aktywne śledzenie.
Średnica koła trakcyjnego: Φ2000 mm
Prędkość linii trakcyjnej: 14,5-59 m/min
Prędkość pojazdu trakcyjnego: 36 kroków
4.5 Φ2500 Maszyna do odbioru:
Specyfikacja cewki odbiórczej: PN1250-PN2500
Maksymalne obciążenie: 12T
Silnik pojemny: 8 kg.m
Maksymalna średnica kabla: Φ50 mm
Wykorzystuje silnik obrotowy, który jest niezawodny w pracy i prosty i wygodny w obsłudze i konserwacji.
Konstrukcja to elektryczna zaciskająca lub rozluźniająca cewka typu wału końcowego, elektryczna cewka podnosząca.
Przyjmując kable z ołowiem, można śledzić prędkość przyjmowania, a odległość ustawiania można regulować bez kroków.
4.6 Układ przekładni mechanicznej:
Moc silnika głównego napędu: 110 kW (AC)
Mechaniczny układ przesyłowy obejmuje główny silnik, główny reduktor, wał naziemny przekładni itp.
4.7 System sterowania elektrycznego i elektronicznego:
Zasilanie tej maszyny jest trójfazowym systemem pięciodrukowym, 380V (± 10%), 50HZ.
Główna maszyna maszyny przyjmuje silnik AC i sterowanie konwersją częstotliwości; przyjmowanie przyjmuje silnik momentu obrotowego, który może bezproblemowo uruchamiać i zatrzymywać,i obsługa i utrzymanie są proste i wygodne; cała maszyna jest sterowana przez sterownik programowalny Siemens.
4.8 Wymagania dotyczące źródła powietrza:
Ciśnienie powietrza: 0,6Mpa
objętość powietrza: 1,0 m3/min
Powietrze sprężone powinno być suche, wolne od zanieczyszczeń i pyłu.
5Często zadawane pytania:
Drodzy klienci, istnieje kilka modeli do maszyny do nawigacji. Aby polecić model suitabe, chcielibyśmy dowiedzieć się kilku informacji:
1. Prężnica gołego drutu
2.Włókna miękkie lub twarde
3. Ilość przewodów do skręcenia
4Obszar po skręcie.
Najlepsze pozdrowienia.

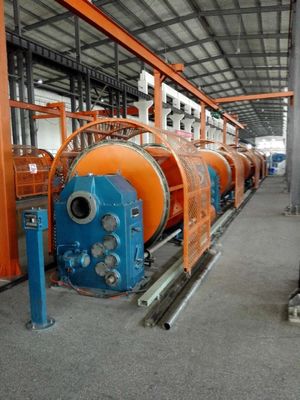

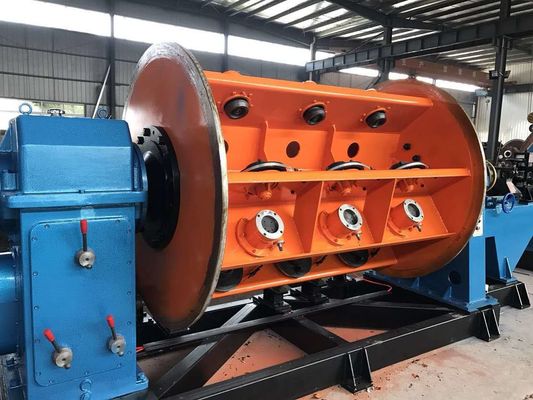

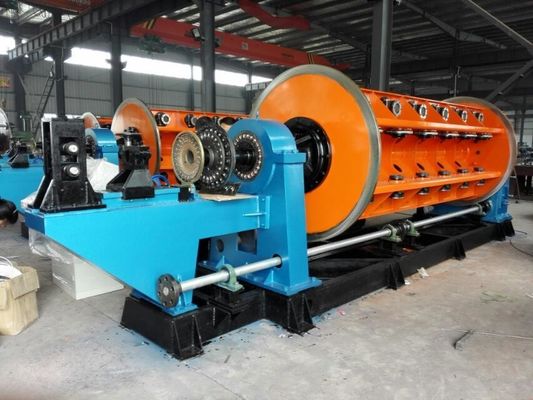

6Zdjęcia referencyjne
