| Nazwa marki: | Choose Technology |
| Numer modelu: | JC1000 |
| MOQ: | 1 set |
| Cena £: | USD100000-150000/1SET |
| Warunki płatności: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Zdolność do zaopatrzenia: | 10 zestawów miesięcznie |
1Ogólny opis:
Ta maszyna jest specjalnie zaprojektowana do skręcania trójrodkowych, czterodrodkowych i pięciodrodkowych izolowanych kabli zasilania o przekroju poprzecznym rdzenia 25-300 mm2 poniżej 350 KV.Skręcony przekrój rdzenia może być okrągły, może być również w kształcie wentylatora, elektryczny w trybie ciągłym przestrzeganie momentu obrotowego, zaciskanie końcowego wału lub luzowanie cewki.
2. Parametry techniczne:
| Obszar przejścia kablowego | 25-300 mm2 |
| Prędkość nawijania | 5.54-13.04 r/min |
| Stranding pitch | 360-6173 mm |
| Prędkość wykonywania kliknięcia | 170-380 r/min |
| Wykrywanie | 12-200 mm |
| Prędkość pancerza | 149-343 r/min |
| Strzał pancerny | 14-230 mm |
| Średnica koła śledzącego | Φ2500 mm |
| Prędkość śledzenia | 40,7-34,2 m/min |
| Wielkość przodniej rolki odbioru | PN1600 |
| Poziom tylnej rolki odbioru | PN1600 |
| Wielkość cewki w układzie strandowym | PN1600 |
| Rozmiar cewki do odbioru | PN1600-PN3150 |
| Główna moc silnika | 45 kW (AC) |
| Włącz silnik | 10 kg.m |
| Wysokość środka | 1000 mm |
3Główne elementy elektryczne
| Silnik głównego napędu | Slu'an Jianghuai |
| Inwerter | Innowacje |
| Komponenty elektryczne | SCHINT |
| PLC | SIEMENS |
| Ekran dotykowy | SIEMENS |
| Komponenty pneumatyczne | AirTAC |
4.Szczegółowy opis:
4.1 Φ1600/1+1+3 Główne ciało wiążące:
Pierwsza sekcja ramy koła drutu Φ1600 jest podłączona do drugiej sekcji ramy koła drutu poprzez sprzęgło i skręcenie wsteczne,niewracające się i przedwracające się działanie ramy bębna drutu można zrealizować poprzez rozbieranie lub wprowadzenie wału szpilki.
Druga sekcja spiralki drutu Φ1600 jest wyposażona w skręcający się łuk, który umożliwia przejście drutu rdzeniowego uwolnionego z pierwszej spiralki drutu.Ramowa cewka drutu i ramka łuku są połączone z główną wałem głównego reduktoru przez kołnierzePodobnie jak w pierwszym akapicie, ramka cewki jest również wykorzystywana do demontażu lub montażu wału szpilki w celu realizacji operacji obrotu wstecznego, niewrotu wstecznego i przedwrotu ramki cewki.
Trzecia sekcja trój dyskowej kołnierza dźwigni Φ1600 jest połączona z główną wałem skrzynki biegów głównego skrzyni biegów poprzez sprzęgło.i przyjmuje się tryb biegówki różniczkowej w celu zaspokojenia potrzeb momentu obrotowego zwrotnego lub bezwrotnego.
4.2 Urządzenie odbierania:
Typ głowicy taśmy: typowy
Liczba rolki taśmowej: 2 rolki
Rozmiar cewki: Φ400 mm
Szerokość taśmy: 15-60 mm
Prędkość obrotowa głowicy: 170-380 r/min
Odległość odcisku: 12-200 mm
Materiał taśmowy Taśmy niemetaliczne, takie jak tkaniny nienasycone, taśmy poliestrowe itp.
Głowa ma 6-stopniową zmianę prędkości i ma funkcje obrotu w lewo i w prawo oraz neutralne.
Napięcie paska jest kontrolowane przez tarcie mechaniczne i można go regulować.
4.3 Φ800 Urządzenie opancerzające na pasie ze stali:
Maksymalna średnica zewnętrzna rdzenia kablech opancerzonych: Φ120 mm
Rodzaj głowicy opancerzonej: półcięte
Liczba rolki taśmowej: 2 rolki
Rozmiar rolki: Φ800 mm
Szerokość taśmy: 15-60 mm
Prędkość głowicy pancernej: 149-343 r/min.
Odległość pancerza: 14-230 mm.
Materiał pancerza: taśma stalowa
Głowa pancerna ma 6-stopniową zmianę prędkości, ma lewą i prawą rotację i funkcję neutralną.
Napędowe pasy stalowe, mechaniczne sterowanie tarciem i można je regulować.
4.3 Licznik:
Obwód koła licznika wynosi 500 mm
Maksymalna długość metra 9999,9 m
Błąd dokładności ≤3‰
Przyjmuje strukturę podwójnej kołowej i jest zamontowany poziomo; jest sprężyna buforowa przy koło prasowe, a w wlewie i wylewie znajdują się rolki drutowe.
4.4 Φ2000 Jednookołowe urządzenie śledzące na kółkach:
Rodzaj trakcji: Jednokołowe przyczepy na kółkach, kołnierz, przewód napędowy
Średnica koła trakcyjnego: Φ2500 mm
Prędkość linii trakcyjnej: 4,7-34,2 m/min
Prędkość zespołu trakcyjnego: 27 kroków
4.5 Φ2500 Maszyna do odbioru:
Specyfikacja cewki pojemnej: PN1600-PN3150
Maksymalne obciążenie: 15T
Maksymalna prędkość odbioru: 40 m/min
Silnik pojemny: 10 kg.m
Maksymalna średnica kabla: Φ120 mm
Wykorzystuje silnik obrotowy, który jest niezawodny w pracy i prosty i wygodny w pracy i konserwacji.
Konstrukcja to elektryczna zaciskająca lub rozluźniająca cewka typu wału końcowego, elektryczna cewka podnosząca.
Przyjmując przewód z ołowianą śrubą, przewód może śledzić prędkość odbioru, a wysokość przewodu może być regulowana bez kroków.
4.6 Układ przekładni mechanicznej:
Moc silnika głównego napędu: 45 kW (AC)
Mechaniczny układ przesyłowy obejmuje silnik główny, główny reduktor, wał przesyłowy, sprzęgło itp.
4.7 System sterowania elektrycznego i elektronicznego:
Zasilanie tej maszyny jest trójfazowym systemem pięciodrukowym, 380V (± 10%), 50HZ.
Główna maszyna maszyny przyjmuje silnik AC i sterowanie konwersją częstotliwości; przyjmowanie przyjmuje silnik momentu obrotowego, który może bezproblemowo uruchamiać i zatrzymywać,i obsługa i utrzymanie są proste i wygodne; cała maszyna jest sterowana przez sterownik programowalny Siemens.
4.8 Wymagania dotyczące źródła powietrza:
Ciśnienie powietrza: 0,6Mpa
objętość powietrza: 1,0 m3/min
Powietrze sprężone powinno być suche, wolne od zanieczyszczeń i pyłu.
Częste pytania:
Drodzy klienci, istnieje kilka modeli do maszyny do nawigacji. Aby polecić model suitabe, chcielibyśmy dowiedzieć się kilku informacji:
1. Prężnica gołego drutu
2.Włókna miękkie lub twarde
3. Ilość przewodów do skręcenia
4Obszar po skręcie.
Najlepsze pozdrowienia.

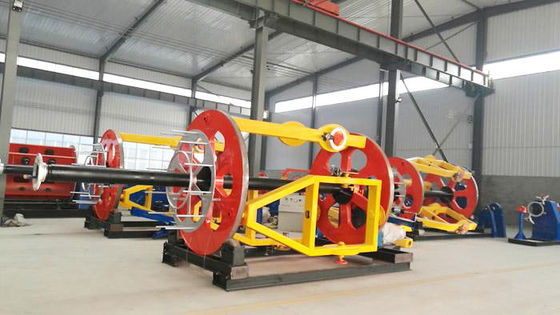

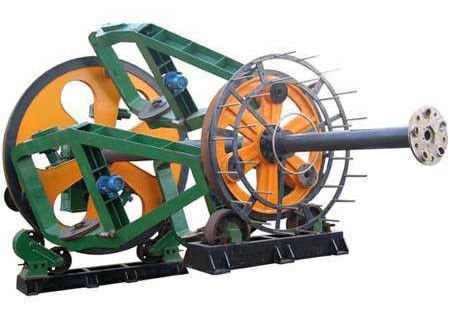

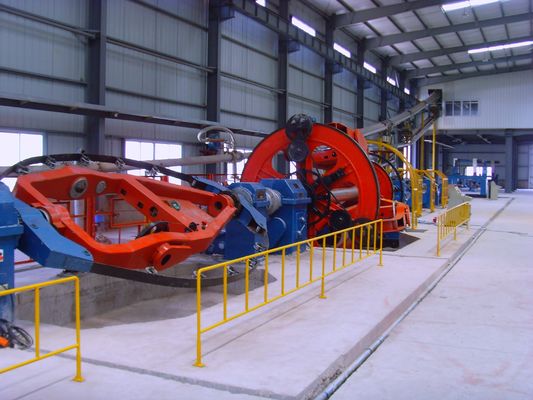

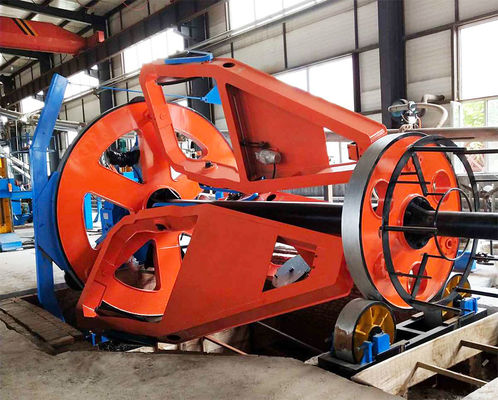

5Zdjęcia referencyjne
