Wytwarzanie kabli elektrycznych z aluminium miedzianego typu kolebka

1Ogólny opis:

Ta maszyna jest specjalnie zaprojektowana do skręcania trójrodkowych, czterodrodkowych i pięciodrodkowych izolowanych kabli zasilania o przekroju poprzecznym rdzenia 25-300 mm2 poniżej 350 KV.Skręcony przekrój rdzenia może być okrągły, może być również w kształcie wentylatora, elektryczny w trybie ciągłym przestrzeganie momentu obrotowego, zaciskanie końcowego wału lub luzowanie cewki.

2. Parametry techniczne:

3Główne elementy elektryczne

4.Szczegółowy opis:

4.1 Φ1600/1+1+3 Główne ciało wiążące:

Pierwsza sekcja ramy koła drutu Φ1600 jest podłączona do drugiej sekcji ramy koła drutu poprzez sprzęgło i skręcenie wsteczne,niewracające się i przedwracające się działanie ramy bębna drutu można zrealizować poprzez rozbieranie lub wprowadzenie wału szpilki.
Druga sekcja spiralki drutu Φ1600 jest wyposażona w skręcający się łuk, który umożliwia przejście drutu rdzeniowego uwolnionego z pierwszej spiralki drutu.Ramowa cewka drutu i ramka łuku są połączone z główną wałem głównego reduktoru przez kołnierzePodobnie jak w pierwszym akapicie, ramka cewki jest również wykorzystywana do demontażu lub montażu wału szpilki w celu realizacji operacji obrotu wstecznego, niewrotu wstecznego i przedwrotu ramki cewki.
Trzecia sekcja trój dyskowej kołnierza dźwigni Φ1600 jest połączona z główną wałem skrzynki biegów głównego skrzyni biegów poprzez sprzęgło.i przyjmuje się tryb biegówki różniczkowej w celu zaspokojenia potrzeb momentu obrotowego zwrotnego lub bezwrotnego.

4.2 Urządzenie odbierania:

Typ głowicy taśmy: typowy
Liczba rolki taśmowej: 2 rolki
Rozmiar cewki: Φ400 mm
Szerokość taśmy: 15-60 mm
Prędkość obrotowa głowicy: 170-380 r/min
Odległość odcisku: 12-200 mm
Materiał taśmowy Taśmy niemetaliczne, takie jak tkaniny nienasycone, taśmy poliestrowe itp.
Głowa ma 6-stopniową zmianę prędkości i ma funkcje obrotu w lewo i w prawo oraz neutralne.
Napięcie paska jest kontrolowane przez tarcie mechaniczne i można go regulować.

4.3 Φ800 Urządzenie opancerzające na pasie ze stali:

Maksymalna średnica zewnętrzna rdzenia kablech opancerzonych: Φ120 mm
Rodzaj głowicy opancerzonej: półcięte
Liczba rolki taśmowej: 2 rolki
Rozmiar rolki: Φ800 mm
Szerokość taśmy: 15-60 mm
Prędkość głowicy pancernej: 149-343 r/min.
Odległość pancerza: 14-230 mm.
Materiał pancerza: taśma stalowa
Głowa pancerna ma 6-stopniową zmianę prędkości, ma lewą i prawą rotację i funkcję neutralną.
Napędowe pasy stalowe, mechaniczne sterowanie tarciem i można je regulować.

4.3 Licznik:

Obwód koła licznika wynosi 500 mm
Maksymalna długość metra 9999,9 m
Błąd dokładności ≤3‰
Przyjmuje strukturę podwójnej kołowej i jest zamontowany poziomo; jest sprężyna buforowa przy koło prasowe, a w wlewie i wylewie znajdują się rolki drutowe.

4.4 Φ2000 Jednookołowe urządzenie śledzące na kółkach:

Rodzaj trakcji: Jednokołowe przyczepy na kółkach, kołnierz, przewód napędowy
Średnica koła trakcyjnego: Φ2500 mm
Prędkość linii trakcyjnej: 4,7-34,2 m/min
Prędkość zespołu trakcyjnego: 27 kroków

4.5 Φ2500 Maszyna do odbioru:

Specyfikacja cewki pojemnej: PN1600-PN3150
Maksymalne obciążenie: 15T
Maksymalna prędkość odbioru: 40 m/min
Silnik pojemny: 10 kg.m
Maksymalna średnica kabla: Φ120 mm
Wykorzystuje silnik obrotowy, który jest niezawodny w pracy i prosty i wygodny w pracy i konserwacji.
Konstrukcja to elektryczna zaciskająca lub rozluźniająca cewka typu wału końcowego, elektryczna cewka podnosząca.
Przyjmując przewód z ołowianą śrubą, przewód może śledzić prędkość odbioru, a wysokość przewodu może być regulowana bez kroków.

4.6 Układ przekładni mechanicznej:

Moc silnika głównego napędu: 45 kW (AC)
Mechaniczny układ przesyłowy obejmuje silnik główny, główny reduktor, wał przesyłowy, sprzęgło itp.

4.7 System sterowania elektrycznego i elektronicznego:

Zasilanie tej maszyny jest trójfazowym systemem pięciodrukowym, 380V (± 10%), 50HZ.
Główna maszyna maszyny przyjmuje silnik AC i sterowanie konwersją częstotliwości; przyjmowanie przyjmuje silnik momentu obrotowego, który może bezproblemowo uruchamiać i zatrzymywać,i obsługa i utrzymanie są proste i wygodne; cała maszyna jest sterowana przez sterownik programowalny Siemens.

4.8 Wymagania dotyczące źródła powietrza:

Ciśnienie powietrza: 0,6Mpa
objętość powietrza: 1,0 m3/min
Powietrze sprężone powinno być suche, wolne od zanieczyszczeń i pyłu.

Częste pytania:

Drodzy klienci, istnieje kilka modeli do maszyny do nawigacji. Aby polecić model suitabe, chcielibyśmy dowiedzieć się kilku informacji:

1. Prężnica gołego drutu

2.Włókna miękkie lub twarde

3. Ilość przewodów do skręcenia

4Obszar po skręcie.

Najlepsze pozdrowienia.

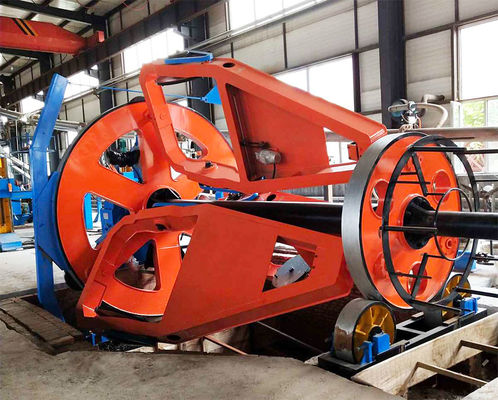

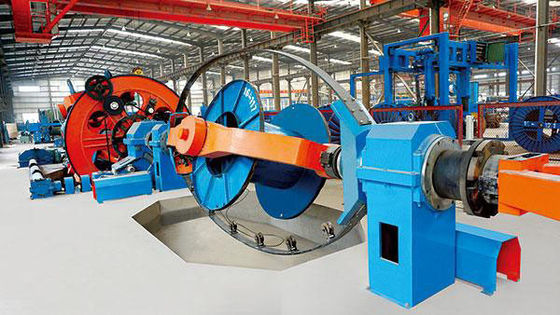

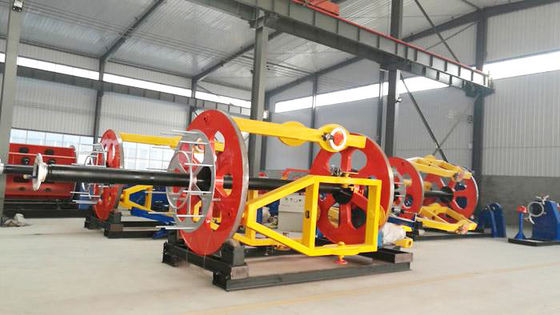

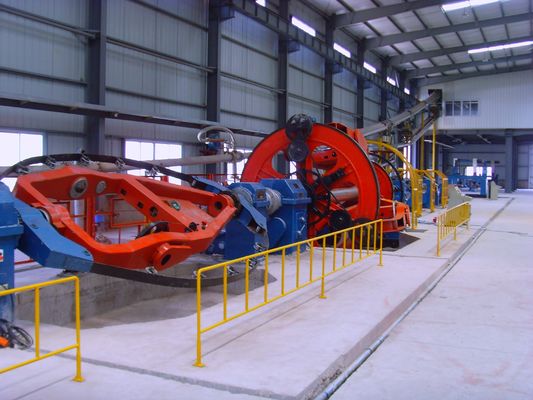

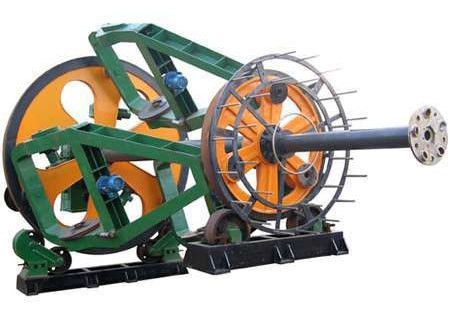

5Zdjęcia referencyjne
