630 mm Rurowaty urządzenie do wiązania kabli 1+6+12

1Ogólny opis:

Maszyna ta jest wykorzystywana głównie do skręcania drutu stalowego, drutu aluminiowego i drutu miedzianego, a także może być wykorzystywana do skręcania kabli sterujących w zakresie 7 rdzeni.

2. Parametry techniczne:

3Główne elementy elektryczne

4.Szczegółowy opis:

4.1 Odpłatność drutu centralnego Φ630:

Specyfikacja rolki wypłacalnej: PND630
Typ wału końcowego ręcznie zaciska lub rozluźnia spiralę, a ręczna śruba podnosi spiralę.
Mechaniczne sterowanie napięciem tarcia, rozmiar można regulować ręcznie.

4.2 Φ630/6 główne ciało wiązania:

Specyfikacja rolki wypłacalnej: PND630
Maksymalna prędkość: 600 r/min
Odległość nawigacji: 62-276 mm
Węgiel końcowy jest strukturą zacisku typu sprężynowego, a cewka jest uwalniana pneumatycznie.
Mechaniczna regulacja napięcia tarcia.
Na obu końcach cylindra znajdują się duże łożyska, a na środku - łożyska dużych rozmiarów.
W cylindrze znajduje się hamulec pneumatyczny, a hamowanie jest niezawodne.
Przy przewodzie zlewu znajduje się urządzenie wykrywające odłączenie.
Osłona ochronna ma strukturę drzwi przesuwnych.
Węzły są wyposażone w jedno urządzenie do preformowania drutu.
Główne ciało jest zintegrowane z dolną płytą, a urządzenie jest łatwe do zainstalowania.

4.3 Licznik:

Obwód koła licznika wynosi 500 mm
Maksymalna długość metra 9999,9 m
Błąd dokładności ≤3‰
Przyjmuje strukturę podwójnej kołowej i jest zamontowany poziomo; jest sprężyna buforowa przy koło prasowe, a w wlewie i wylewie znajdują się rolki drutowe.

4.4 Dwukrotne urządzenie śledzące Φ1500:

Średnica koła trakcyjnego: Φ1500 mm
Średnica koła rozdzielającego: Φ1300 mm
Prędkość linii trakcyjnej: 31-138 m/min
Prędkość pojazdu trakcyjnego: 36 kroków

4.5 Φ2000 Maszyna do odbioru:

Specyfikacja cewki odbiórczej: PN1000-PN2000
Maksymalne obciążenie: 8T
Maksymalna prędkość odbioru: 150 m/min
Silnik pojemny: 6 kg.m
Maksymalna średnica kabla: Φ20 mm
Wykorzystuje silnik obrotowy, który jest niezawodny w pracy i prosty i wygodny w obsłudze i konserwacji.
Konstrukcja to elektryczna zaciskająca lub rozluźniająca cewka typu wału końcowego, elektryczna cewka podnosząca.
Przyjmując kable z ołowiem, można śledzić prędkość przyjmowania, a odległość ustawiania można regulować bez kroków.

4.6 Układ przekładni mechanicznej:

Moc silnika głównego napędu: 45 kW (AC)
Mechaniczny układ przesyłowy obejmuje silnik główny, główny reduktor, wał przesyłowy, sprzęgło itp.

4.7 System sterowania elektrycznego i elektronicznego:

Zasilanie tej maszyny jest trójfazowym systemem pięciodrukowym, 380V (± 10%), 50HZ.
Główna maszyna maszyny przyjmuje silnik AC i sterowanie konwersją częstotliwości; przyjmowanie przyjmuje silnik momentu obrotowego, który może bezproblemowo uruchamiać i zatrzymywać,i obsługa i utrzymanie są proste i wygodne; cała maszyna jest sterowana przez sterownik programowalny Siemens.

4.8 Wymagania dotyczące źródła powietrza:

Ciśnienie powietrza: 0,6Mpa
objętość powietrza: 1,0 m3/min
Powietrze sprężone powinno być suche, wolne od zanieczyszczeń i pyłu.

5Często zadawane pytania:

Drodzy klienci, istnieje kilka modeli do maszyny do nawigacji. Aby polecić model suitabe, chcielibyśmy dowiedzieć się kilku informacji:

1. Prężnica gołego drutu

2.Włókna miękkie lub twarde

3. Ilość przewodów do skręcenia

4Obszar po skręcie.

Najlepsze pozdrowienia.

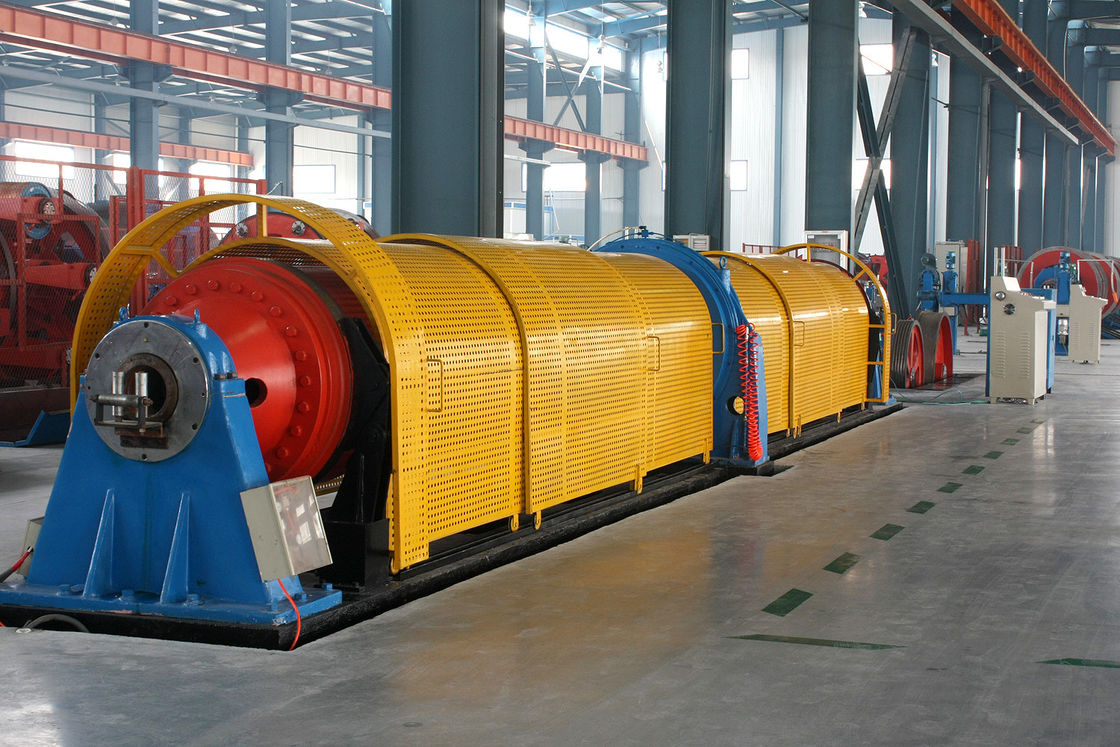

6Zdjęcia referencyjne
