Maszyny do pakowania kabli, skręcania i owijania z folii PVC

1. Właściwości:

1.1 Może być dostarczany przez maszynę do wypłacania lub bezpośrednio podłączony do maszyny do wytłaczania.
1.2 Prędkość produkcji cewki wynosi około 2 cewki na minutę (np. BV2.5mm2 100m/cewka).
1.3 Po nawinięciu cewka jest wprowadzana do maszyny do pakowania folii w celu automatycznego pakowania i etykietowania cewki.
1.4 Po automatycznym owinięciu folii jest ona automatycznie dostarczana do przenośnika przez mechanizm popychający, bez konieczności ręcznego sterowania.
1.5 Maszyna ta przyjmuje układ kablowy serwo silnika, a owijanie cewki jest piękne.
1.6 Działanie odbywa się za pomocą ekranu dotykowego i jest przyjazne i wygodne.
1.7 pamięć mikrokomputera może przechowywać 99 różnych specyfikacji objętości drutu, gdy trzeba zmienić specyfikacje produktu,
1.8 Dopóki przeczytane dane specyfikacji mogą być natychmiast wyprodukowane bez ponownego wprowadzania ich.
1.9 Maszyna ta posiada funkcję automatycznego wykrywania błędów, która ostrzega operatora o wystąpieniu problemu.

2. Parametry techniczne:

3.Specyfikacja części zwojowej:

3.1 Część metra:

Każde z górnych i dolnych kółek jest wyposażone w urządzenie pomiarowe, wykorzystujące precyzyjny koder (Encoder) do obliczania długości, która może być obliczana do centymetrów.Koło licznikowe wykonane jest z stopów aluminium, górne koło jest opryskano ceramiczną obróbką twardną, a dolne koło jest pokryte doskonałym klejem, który nie uszkodzi kabla.Urządzenie jest wyposażone w łożysko jednokierunkowe, aby zapobiec pompowaniu kabla.

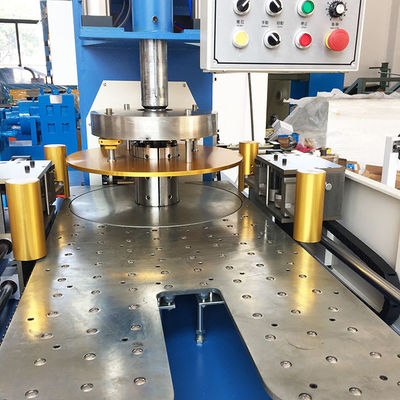

3.2 Głowa zwojowa:

Nawijanie poziome jest sterowane przez napęd pneumatyczny, aby otwierać i zamykać się automatycznie.

Po zakończeniu ustawionej długości, uzwojenie zostaje automatycznie zatrzymane.Łatwo je odkształcić bez zaciskania nici i bez przyklejania cewki.

3.3 System układania kabli:

System jest całkowicie sterowany przez komputer, napędzany serwomotorem i śrubą prowadnicą kulą.

Precyzyjny dekoder otrzymuje sygnał biegu głównego silnika, aby zsynchronizować serwomotor z głównym silnikiem, a ruch kabla jest bardziej skoordynowany, a cewka jest piękniejsza.

3.4 Przecinek:

Podwójny ciętek z SKD-11, wykonany ze specjalnej stali i podciśnieniowego obróbki cieplnej, aby uczynić go twardszym i dłuższym.

3.5 Mechanizm przenoszenia ramienia:

Po zawinięciu kabla mechanizm trzymania nici przyczepi się do cewki i automatycznie przenosi ją do urządzenia powlekania do owijania i owijania, tak aby rolka,proces etykietowania i powlekania może być w pełni zautomatyzowanyJeśli istnieje linia odpadowa, można w nią ręcznie interweniować.

3.6 Panel sterujący:

System sterowania HMI jest wygodniejszy do bezpośredniego obsługi dotykowej na ekranie.

Centralny system sterowania komputerowego kontroluje prędkość cewki, długość cewki, system ostrzegania, regulację prędkości linii, światło wskaźnika, awaryjne zatrzymanie i resetowanie.

Gdy maszyna działa, użytkownicy mogą nadal zmieniać długość, średnicę drutu, prędkość i inne dane, a prędkość, długość i całą pracę maszyny można monitorować na ekranie.

3.7 Silnik napędowy:

System zawijania: 7.5HP * 4P silnik AC + falownik sterujący wektorem.

System kablowy: serwomotor 400W + serwomotor.

Przeniesienie linii przechowywania: serwomotor o mocy 400 W + serwomotor

4. Specyfikacja maszyny do pakowania folii:

4.1 Waga opakowanej cewki: do 35 kg.

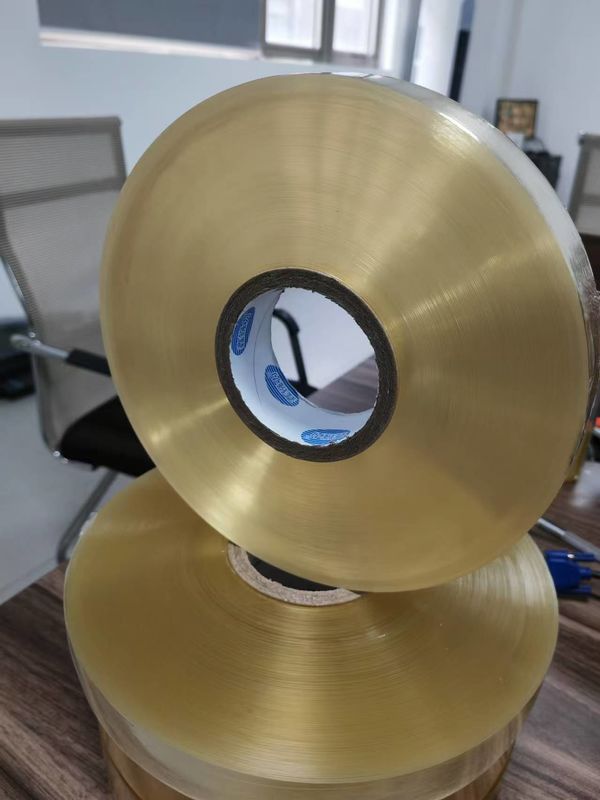

4.2 Rozmiar folii PVC PE PP: grubość 0,05 mm ~ 0,07 mm * szerokość 40 mm ~ 45 mm.
4.3 Sposób załadunku rolki: zaciskanie pneumatyczne.
4.4 Folia z PVC/PE jest stosowana do owijania opakowania z dużą prędkością.
4.5 Jest napędzany silnikiem AC i ma gładkie i płynne uzwojenie.
4.6 Dostosować rozmiar ramienia zamka i użyć ręcznego ustawienia, aby było to szybkie i wygodne.

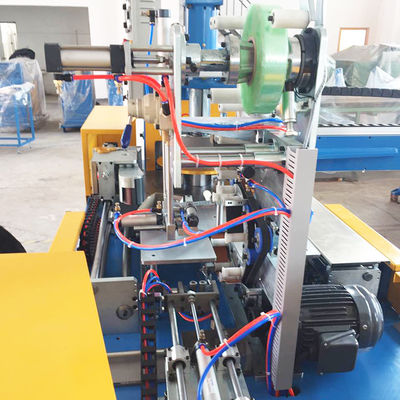

5. Mechaniczna struktura folii:

5.1 Pierścień C:

Pierścień C jest napędzany pasem czasowym, pierścień C działa bez poślizgu, a opakowanie jest stabilne i ciche.

Wykonane ze specjalnej stali, wewnętrzne i zewnętrzne rolki pierścienia C są pokryte gumą wyższej jakości, która nie jest łatwa do zużycia, utrzymuje okrągłe działanie i ma długą żywotność,i jest wyposażony w zabezpieczenie przed przeciążeniem- Nie łatwo jest spalić silnik.

5.2 Przecinek:

Przyjmuje pneumatyczny system cięcia, a długość materiału opakowaniowego jest automatycznie odcięta po zakończeniu uzwojenia.

Korpus cięcia może być zębkowany lub nożyczkowy (wybierany/zastępowany zgodnie z różnymi materiałami opakowaniowymi), odpowiedni do PVC, PP,Folia PE i inne materiały opakowaniowe o doskonałej wydajności cięcia.

5.3 Ściskacz:

Po przesłaniu opakowania do stałego punktu, zostanie on automatycznie wciągnięty i automatycznie wyciągnięty.

W przypadku, gdy liczba zakrętów początkowych (1,5-2,5 zakrętu) ma być zwinięta, zaciski są automatycznie uwalniane.

5.4 Urządzenie do karmienia:

Pneumatyczna paska, śruby bez blokady, szybka zmiana i łatwiejsza instalacja.

5.5 Automatyczny mechanizm etykietowania:

Przyjmując stos typu wyładowania etykiet, jeden pakiet na pakiet, automatycznie zbierając etykietę do karmienia, wygodne i bezpieczne, i oszczędzając czas, zwiększając produkcję.

5.6 Silnik napędowy:

Pierścień C: silnik prądu przemiennego 1HP * 4P.

Trzymaj rękę: silnik 1HP * 4P A C + reduktor 1/20.

Po zakończeniu obróbki koperty, cewka jest automatycznie wpychana do suwaków w pudełku zbiorowym.

6Często zadawane pytania:
Drodzy klienci, istnieje kilka modeli do maszyny do nawigacji. Aby polecić model suitabe, chcielibyśmy dowiedzieć się kilku informacji:
1. Prężnica gołego drutu
2.Włókna miękkie lub twarde
3. Ilość przewodów do skręcenia
4Obszar po skręcie.

Najlepsze pozdrowienia.

7Zdjęcia referencyjne
