Formy wytłaczające

Formę wytłaczania kabli, znana również jako matrica lub matrica wytłaczająca, jest kluczowym elementem w procesie produkcji kabli.Jest stosowany w maszynach wytłaczających do kształtowania stopionych materiałów (takich jak polimery lub metale) w pożądaną strukturę kablaFormę i wymiary przekroju poprzecznego kabla określa kształt formy i wymiary przekroju poprzecznego kabla, zapewniając spójność i precyzję produktu końcowego.

Główne składniki formy wytłaczania kabli:

Głowa:

Głowa matrycy jest częścią formy, w której stopiony materiał jest przymuszany do tworzenia kabla.

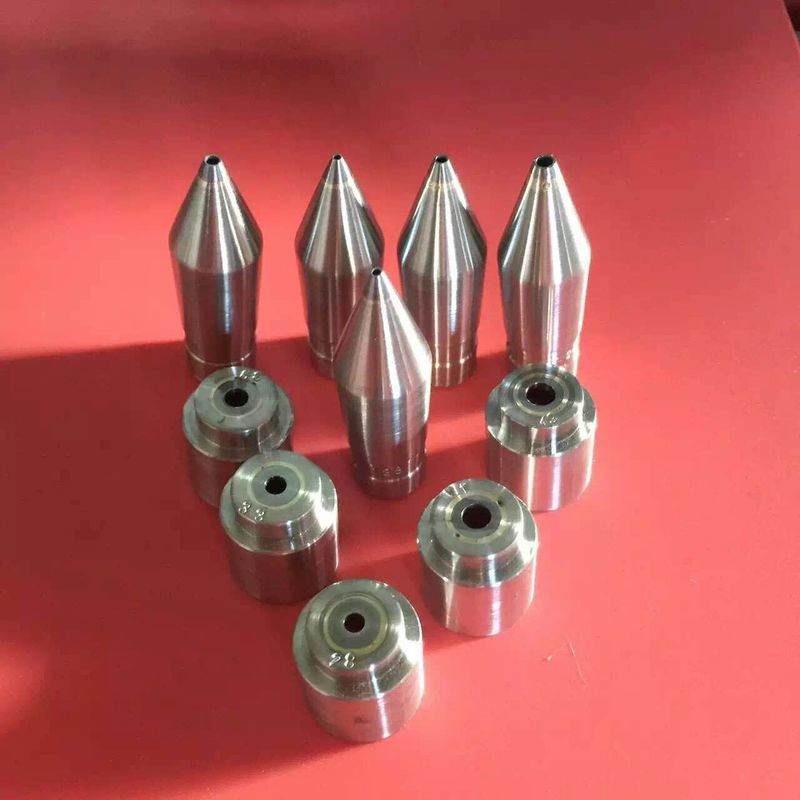

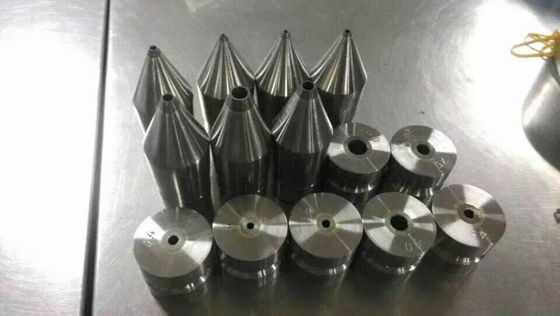

Zwykle składa się z końcówki (mandry) i pierścienia (pierścienia zewnętrznego), które współpracują w celu ukształtowania materiału.

Wskazówka:

Głowa jest wewnętrzną częścią matrycy, która kształtuje rdzeń kabla (np. przewodnik lub wewnętrzna warstwa izolacyjna).

Określa średnicę wewnętrzną wytłaczanego materiału.

Ścienie (pierścień zewnętrzny):

Ściwka to zewnętrzna część formy, która kształtuje zewnętrzną powierzchnię kabla.

Określa zewnętrzną średnicę i wykończenie powierzchni wytłaczanego materiału.

System sterowania:

Zapewnia prawidłowe wyrównanie przewodnika lub rdzenia podczas przechodzenia przez matrycę.

Zapobiega ekscentryczności lub nierównomiernej grubości ekstrudowanej warstwy.

System chłodzenia:

Po wytłaczaniu stopiony materiał jest chłodzony, aby utwardzić go do ostatecznego kształtu.

Chłodzenie można osiągnąć za pomocą kąpieli wodnych lub systemów chłodzenia powietrzem.

Rodzaje form wytłaczania kabli:

Wyroby rurowe:

Wykorzystywane do wytłaczania rur pustych, takich jak izolacja kabli lub okrycia.

Często stosowane w procesach wytłaczania jedno- lub wielowarstwowych.

Ciśnienie umiera:

Używane do nakładania warstwy materiału (np. izolacji lub obudowy) bezpośrednio na przewodnik lub rdzeń.

Zapewnia ścisłe przyczepienie między warstwami.

Zmienniki ekranu:

Często zintegrowane z systemem wytłaczania, aby filtrować zanieczyszczenia z stopionego materiału przed dotarciem do matrycy.

Wyrzutki koekstruzyjne:

Wykorzystywane do kabli wielowarstwowych, w których różne materiały są wytłaczane jednocześnie (np. izolacja i pokrycie).

Materiały stosowane do form wytłaczających:

Stal narzędzia: Wysokiej wytrzymałości i odporna na zużycie, nadająca się do produkcji dużych ilości.

Karbid: Niezwykle twardy i trwały, idealny do stosowania w materiałach ścierających.

Stal nierdzewna: odporna na korozję i nadająca się do zastosowań w wysokich temperaturach.

Polimerowe powłoki: stosowane w celu zmniejszenia tarcia i poprawy przepływu materiału.

Kluczowe rozważania w projektowaniu formy wytłaczania kabli:

Przepływ materiałów:

Forma musi zapewnić równomierne przepływ stopionego materiału, aby uniknąć wad, takich jak kieszeni powietrznych lub nierównomiernej grubości.

Zarządzanie cieplne:

Stwór musi wytrzymać wysokie temperatury i skutecznie rozpraszać ciepło, aby utrzymać stałą ekstruzję.

Tolerancje precyzji:

Wymiary sztuczki i końcówki muszą być precyzyjne, aby osiągnąć pożądane specyfikacje kabla.

Łatwość konserwacji:

Muszel powinien być łatwy do czyszczenia i utrzymania, aby zminimalizować czas przerwy.

Kompatybilność z wyposażeniem do wytłaczania:

Forma musi być zgodna ze specyficznymi parametrami maszyny wytłaczającej i procesu.

Wykorzystanie form wytłaczania kabli:

Izolacja: nakładanie na przewodniki warstw izolacyjnych (np. PVC, XLPE).

Oszczelnia: Dodanie warstw ochronnych do kabli.

Powłoka: zastosowanie specjalnych powłok (np. oporowych na ogień, odpornych na promieniowanie UV) na kable.

Kable wielowarstwowe: Produkcja skomplikowanych kabli z wieloma warstwami izolacji i obudowy.
